Le branchement d’un panneau solaire repose sur un principe simple : capter l’énergie du soleil, la convertir en électricité et la distribuer en toute sécurité vers vos usages ou le réseau. Concrètement, un panneau produit du courant continu. Un onduleur le transforme en courant alternatif compatible avec votre installation électrique. Ensuite, l’énergie alimente vos équipements ou est injectée sur le réseau.
Chez AE-T Energy, nous concevons chaque installation d’un panneau solaire comme un investissement stratégique. En 2024, la France a raccordé plus de 5 GW de nouvelles installations photovoltaïques selon le tableau de bord du quatrième trimestre 2024 partagé par les ministères de l’aménagement du territoire et de la transition écologique.
Le marché progresse fortement. La rentabilité s’améliore grâce à la baisse des coûts et aux hausses tarifaires de l’électricité.
Dans cet article, nous vous expliquons en détail le fonctionnement du branchement d’un panneau solaire, avec un schéma explicatif, des exemples chiffrés récents et des conseils d’expert.
Comment fonctionne le branchement d’un panneau solaire ?
Le branchement d’un panneau solaire suit une chaîne énergétique précise. Voici le principe fondamental :
- Le panneau capte le rayonnement solaire.
- Il produit un courant continu (DC).
- L’onduleur transforme le DC en courant alternatif (AC).
- Le tableau électrique distribue l’électricité.
- Le surplus est injecté ou stocké.

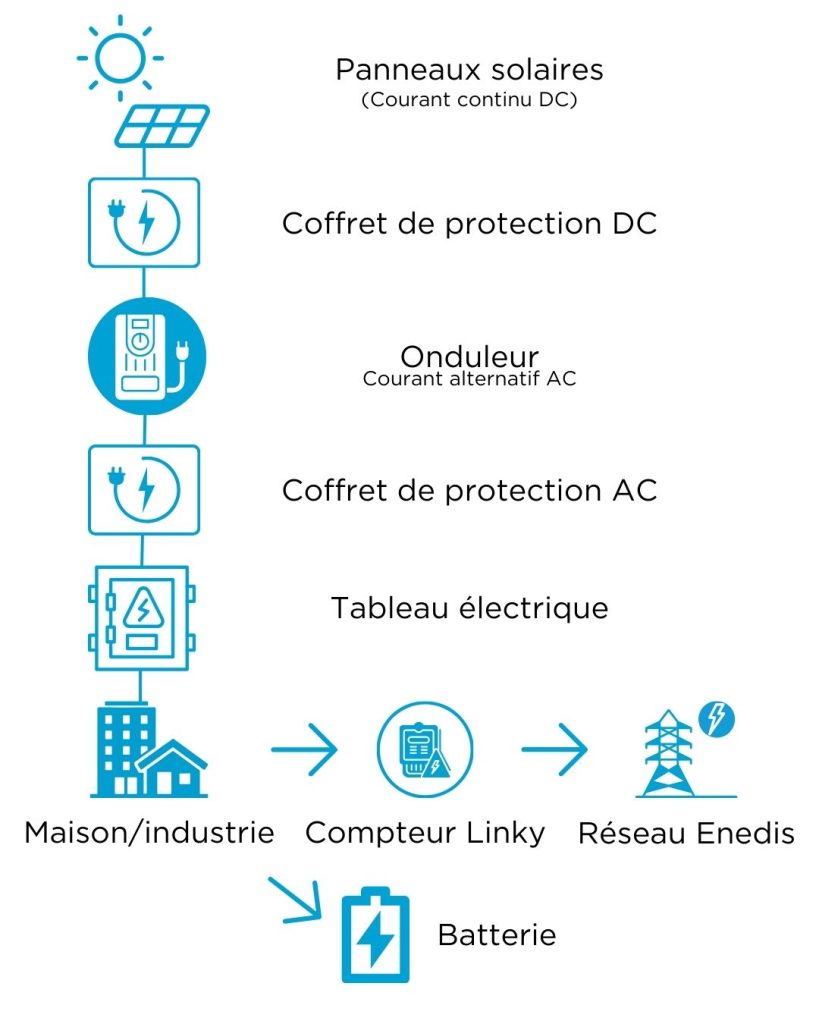

Schéma explicatif du branchement d’un panneau solaire
Ce schéma représente le branchement d’un panneau solaire en autoconsommation avec injection.
Chaque composant joue un rôle précis :
- Les protections DC sécurisent la production.
- L’onduleur synchronise la tension.
- Les protections AC évitent les surcharges.
- Le compteur mesure l’énergie injectée.
Quelles sont les étapes clés du branchement d’un panneau solaire ?
L’installation de panneaux solaires doit respecter la norme NF C 15-100 et le guide UTE C 15-712-1.
1. Raccordement des panneaux entre eux
Les modules se connectent :
- En série pour augmenter la tension.
- En parallèle pour augmenter l’intensité
2. Installation des protections
Un bon branchement d’un panneau solaire intègre :
- Un sectionneur DC
- Un parafoudre
- Un disjoncteur AC
- Une mise à la terre
Ces éléments protègent votre investissement.
3. Raccordement à l’onduleur
L’onduleur constitue le cœur du système. Il optimise la production grâce au MPPT. Il ajuste la tension pour maximiser le rendement.
En 2024, le rendement moyen des onduleurs modernes dépasse 97 %.
Branchement d’un panneau solaire : autoconsommation ou revente ?
Autoconsommation avec injection
Vous consommez votre production. Le surplus part sur le réseau.
En 2026, le tarif d’achat du surplus pour les installations inférieures à 9 kWc est de 4 ct€/kW.
Pour les installations de 9 kWc à 100 kWc, le tarif monte à 7,61 ct€/kWc.
Revente totale
Vous vendez toute votre production. Le tarif varie selon la puissance installée.
Les installations de 0 à 9 kWc ne sont pas éligibles.
Pour les installations de 9 à 36 kWc, le tarif d’achat est de 12,95 ct€/kWc.
Pour les installations de 36 kWc jusqu’à 100 kWc, le tarif d’achat est quant à lui de 11,26 ct€/kWh.
L’installation d’un panneau solaire doit s’adapter à votre stratégie patrimoniale.
Comment intégrer une batterie au branchement d’un panneau solaire ?
Pourquoi ajouter une batterie ?
- Augmenter votre taux d’autoconsommation
- Réduire votre dépendance réseau
- Sécuriser votre alimentation
En France, le taux moyen d’autoconsommation sans batterie de stockage est de 30 à 40 %.
Avec une batterie de stockage, il peut dépasser 70 %.
L’installation de panneaux photovoltaïques avec batterie de stockage nécessite:
- Un onduleur hybride
- Un système de gestion énergétique
- Un coffret adapté
Quels critères influencent la rentabilité du branchement d’un panneau solaire en 2025 ?
La rentabilité d’un branchement d’un panneau solaire ne dépend plus uniquement du prix d’installation. Elle repose aujourd’hui sur une combinaison de facteurs techniques, réglementaires et stratégiques. En 2025, le contexte énergétique français favorise clairement les installations bien dimensionnées et orientées vers l’autoconsommation optimisée.
Plusieurs paramètres déterminent la performance financière de votre installation photovoltaïque.
La qualité du dimensionnement électrique
Un système surdimensionné injectera trop d’énergie à faible valorisation.
Un système sous-dimensionné limitera vos économies.
Une bonne installation doit correspondre précisément :
- à votre profil de consommation
- à votre puissance souscrite
- à vos usages en journée
- à votre évolution future (borne de recharge, pompe à chaleur, batterie de stockage)
Le dimensionnement électrique constitue donc un levier majeur de rentabilité.
Le taux d’autoconsommation réel
Plus vous consommez directement votre production, plus votre installation devient performante.
L’électricité autoconsommée évite l’achat au tarif réseau, généralement plus élevé que le tarif d’injection.
Le branchement d’un panneau solaire bien piloté, associé à un système de gestion énergétique, améliore fortement ce taux. Le pilotage intelligent des appareils énergivores augmente la valeur de chaque kilowattheure produit.
La qualité du matériel et de l’installation
Tous les équipements ne se valent pas.
Un système performant repose sur :
- des panneaux à haut rendement
- un onduleur optimisé
- des protections électriques conformes
- une pose respectant les normes en vigueur
Un mauvais câblage ou un mauvais calibrage réduit la production annuelle.
Une installation professionnelle maximise la durée de vie du système.
La durée d’exploitation
Un système photovoltaïque fonctionne sur plusieurs décennies. La performance sur le long terme compte davantage que le coût initial.
Le branchement d’un panneau solaire bien conçu conserve une production stable dans le temps. Les garanties fabricants et la maintenance préventive jouent un rôle essentiel.
L’intégration au projet global
Aujourd’hui, le photovoltaïque ne se limite plus à la toiture. Il s’intègre dans une stratégie énergétique complète :
- recharge de véhicule électrique
- stockage stationnaire
- gestion intelligente des consommations
- optimisation fiscale pour les entreprises
Le branchement d’un panneau solaire devient alors un actif énergétique structurant, et non un simple équipement.
Les erreurs à éviter lors du branchement d’un panneau solaire
Le mauvais branchement d’un panneau solaire peut :
- Réduire le rendement
- Endommager l’onduleur
- Provoquer un refus de raccordement
Erreurs fréquentes :
- Mauvais dimensionnement des câbles
- Absence de protection différentielle
- Mauvaise orientation
- Oubli de déclaration Enedis
Chez AE-T Energy, nous auditons chaque site avant installation.
Conclusion
Le branchement d’un panneau solaire transforme une surface de toiture en actif énergétique durable. Le principe reste simple. La mise en œuvre exige en revanche une expertise technique rigoureuse. Chaque câble, chaque protection et chaque paramètre influence la performance globale.
En 2026, la transition énergétique s’accélère en France. Les dispositifs réglementaires sont stabilisés. Les tarifs d’achat restent attractifs. Le coût de l’électricité augmente structurellement. Installer un système photovoltaïque devient un choix stratégique autant qu’écologique.
Que vous soyez particulier ou industriel, le branchement d’un panneau solaire bien dimensionné améliore votre autonomie et sécurise vos coûts énergétiques sur le long terme.
Chez AE-T Energy, nous accompagnons nos clients de l’étude technique au raccordement final. Nous intégrons panneaux, trackers solaires, bornes de recharge et batteries de stockage.
Vous souhaitez sécuriser votre investissement énergétique ? Contactez AE-T Energy dès aujourd’hui pour une étude personnalisée.
